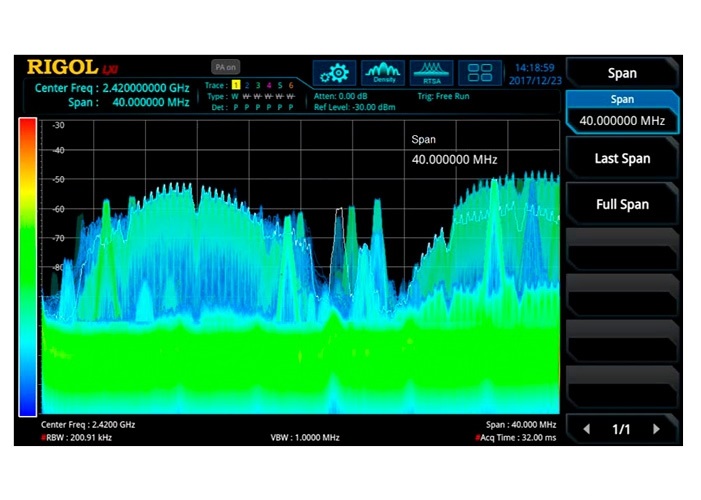

Опция RSA3000-B40 позволяет увеличить полосу анализа у анализаторов спектра Rigol серии RSA3000 (RSA3030 и RSA3045) в режиме RTSA до 40 МГц. Минимальная длительность для гарантированного захвата сигналов 100% POI - 7,45 мкс. Разрешение (для окна Kaiser) от 100 кГц до 3,21 МГц. Активируется программным кодом.
Параметр | Значение | ||||||
Режим анализатора спектра реального времени (RTSA) | |||||||
Основные параметры RTSA | |||||||
Полоса анализа в реальном времени | Стандартно | 10 МГц | |||||
Опция RSA3000-B25 | 25 МГц | ||||||
Опция RSA3000-B40 | 40 МГц | ||||||
Минимальная длительность для гарантированного захвата сигналов 100% POI | Стандартно | 9,3 мкс | |||||
Опция RSA3000-B25 | 7,82 мкс | ||||||
Опция RSA3000-B40 | 7,45 мкс | ||||||
Минимальная длительность для гарантированного захвата сигналов 100% POI с разными RBW, мкс (максимальная полоса обзора, окно Kaise) |
Полоса обзора | RBW1 | RBW2 | RBW3 | RBW4 | RBW5 | RBW6 |
40 МГц | 26,9 | 16,9 | 11,9 | 9,32 | 8,07 | 7,45 | |
25 МГц | 38,9 | 22,9 | 14,9 | 10,9 | 8,82 | 7,82 | |
10 МГц | 86,8 | 46,8 | 26,8 | 16,8 | 11,8 | 9,30 | |
1 МГц | 807 | 407 | 207 | 107 | 56,3 | 31,3 | |
Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднее | ||||||
Количество графиков | 6 | ||||||
Тип окна | Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian | ||||||
Разрешение (для окна Kaiser) | обеспечивает 6 RBW для каждого окна, кроме прямоугольного | ||||||
Полоса обзора | Минимальный диапазон / Максимальный диапазон | ||||||
40 МГц | 100 кГц / 3,21 МГц | ||||||
25 МГц | 62,8 кГц / 2,01 МГц | ||||||
10 МГц | 25,1 кГц / 804 кГц | ||||||
1 МГц | 2,51 кГц / 80,4 кГц | ||||||
100 КГц | 251 Гц / 8,04 кГц |
№ | Наименование | Количество |
1 | Опция увеличения полосы анализа в реальном времени до 40 МГц RSA3000-B40 | 1 |
